SuperWORKS電腦版是一款電器設計CAD軟件,這款軟件是完全免費該提供給用戶使用的,是電氣工程師繪圖的專業輔助工具,用戶能夠利用這款軟件輕松進行系 統圖,電氣原理圖設計,生成BOM表,端子表,電纜出線等專業圖紙,操作非常簡單靈活,無需加密鎖或注冊即可安裝使用,感興趣或者有需要的小伙伴就快來kk網站下載體驗一下吧。

superworks使用說明

一、superworks10的繪圖環境設置

1、首先我們需要將superworks10進行環境初始化，具體就是使用setting命令將圖紙初始化到軟件的繪圖環境中去。

2、使用setsys命令將電路原理圖里面的交叉點以及其他的各式進行設置，使用border命令畫出圖的邊框和標題欄等。

3、使用wtitle命令調入以前保存的默認值，使用extitle命令來對系統標題欄進行處理，使用changetitle命令來改變標題。

二、superworks10的電路繪制基礎知識

1、當我們使用inssymb2命令的時候我們就可以把二次符號等功能調用出來。

2、當我們使用xtline命令的時候，可以將直線上的多個元件進行連接操作，這也是繪制電路圖的時候經常用的功能。

3、既然可以手動連線，當然可以自動連線，當我們使用xpline這個命令的時候就可以實現自動連線這個功能，它可以將區域內的元件制動連接起來。

4、當我們想要刪除圖畫中的某個或者某幾個元件的時候我們就可以使用symbdel來實現這個功能。

5、當我們想要把功能一樣的元件或者有關聯的元件進行標識的時候，我們就可以使用joinsymb命令來實現這一操作。

6、當我們想要替換我們自己定義的標識的時候，我們可以使用symbedit命令來完成。

7、如果我們不想一個一個或者幾個幾個的對元件進行標識，而同時標識一大批元件可以嗎?當然可以，只需要使用edsymbtag這個命令就可以對選定的一批元件進行依次標識。

8、當我們想要標識或者修改線號的時候，我們就可以使用edlinetag來完成這一操作。

9、使用reword命令可以對全部的標號和線號進行群體性的替換。

注意事項由于 SuperWORKS 個人版在AutoCAD基礎上采用ObjectARX技術開發。需要先安裝 AutoCAD軟件，才能安裝 SuperWORKS 個人版軟件包。

Q：安裝時提示 “本機未安裝所選AutoCAD版本，請重新選擇“或“所選AutoCAD版本位32位，請重新選擇64位“

沒有安裝AutoCAD或者版本不正確。

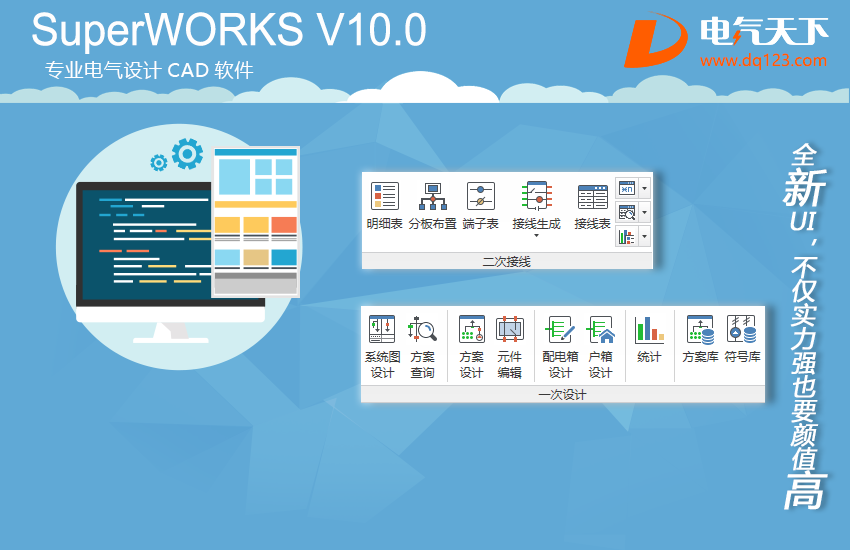

SuperWORKS軟件特色

二次設計

二次原理圖、明細表、端子表，統統幫您實現快速繪制

并且可以導入到專業版，自動生成施工接線圖。

一次設計

輕松完成一次系統圖、配電箱系統的繪制。

告別反復校對，自動統計輸出材料明細。

智能查圖、改圖

電路原理的自動檢查，快速定位，便于糾錯;

標號、線號、文字快速定位聯動修改。

輔助工具

實用的圖紙批處理、批打印工具

手動接線、端子電纜工具助您一臂之力。

互聯網云服務

云端元件參數化在線選型，

軟件支持在線更新。

豐富的圖庫

國標電氣符號庫，典型回路庫，標準一次方案庫。

支持自定義擴充，幫助您快速畫圖、拼圖。

superworks功能

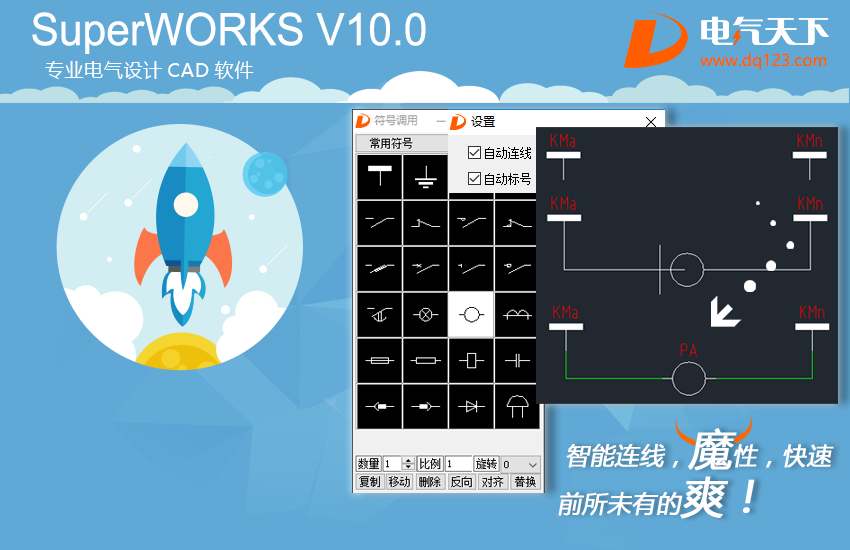

便捷電路畫法：更高效的拖拽式繪圖方法，自動連線、斷線、標注。

數據驅動設計：不只是繪圖，以數據庫驅動設計，靈活、實時、智能。

IEC標準支持：與國際接軌，支持IEC電氣標準。

項目導航器：頁/元件/端子/PLC等項目導航器，可快速定位及預設計。

云端數據庫：天下庫提供各制造商(菲尼克斯、西門子、ABB、羅克韋爾)的PLC、變頻器等電氣元件數據。

D-Hub設計中心：通過D-Hub與利馳選型、報價、線束、母排軟件無縫集成。

行業模板庫：云端提供自動化行業典型設計方案模板，快速套改，輕松設計。

自動生成報表：明細、端子、電纜、接線等多種類及格式的圖紙、報表自動生成。

與數字線束SuperHarness無縫集成

直接利用軟件電氣設計數據，在SuperHarness軟件中接續進行三維線束及布線設計，自動計算線束準確長度。
