GX Developer是一款三菱公司打造的一款強大的PLC可編程邏輯控制器，支持梯形圖、指令表、SFC、 ST及FB、Label語言程序設計，網絡參數設定，可進行程序的線上更改、監控及調試，具有異地讀寫PLC程序功能。三菱plc編程軟件通過數字或者模擬信號的方式執行邏輯運算、順序控制、定時等一系列的指令，能夠幫助大家對機器的控制和生產，是機械自動化目前來說必備的一款軟件！

安裝說明

1、將kk下載分享的三菱PLC仿真軟件安裝包，解壓軟件點擊程序進行安裝；

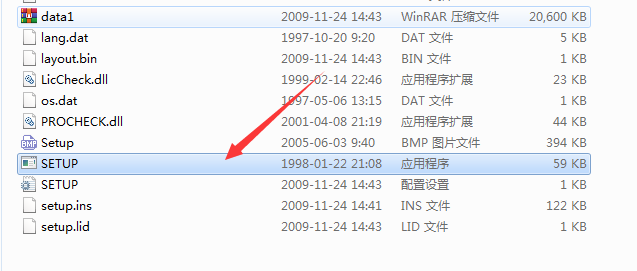

2、先安裝通用環境，進入GX Developer Ver8/EnvMEL文件夾，點擊“SETUP.EXE” 安裝;

三菱大部分軟件都要先安裝“環境”，否則不能繼續安裝，這一步還好辦，如果不能安裝，系統會主動提示你需要安裝環境

注意，“監視專用”這里不能打勾 ，否則軟件只能監視，這個地方也是出現問題最多的地方。請大家注意：往往缺省安裝都沒有問題的。

(安裝選項中，每一個步驟要仔細看，有的選項打勾了反而不利)

3、GX Simulator安裝好之后，不會在開始菜單或桌面上添加仿真快捷方式，它只會作為GX Developer的一個插件，反映在“工具”菜單中“梯形圖邏輯測試啟動(L)”功能可用。

常用快捷鍵分享

創建新工程文件 Ctrl + N

打開工程文件 Ctrl + O

保存工程文件 Ctrl + S

打印 Ctrl + P

撤銷 梯形圖剪切/粘貼 Ctrl + Z

刪除選擇內容并存入剪切板 Ctrl + X

復制 Ctrl + C

粘貼 Ctrl + V

顯示/隱藏工程文件數據 Alt + 0

軟元件檢測 Alt + 1

跳轉 Alt + 2

使用說明

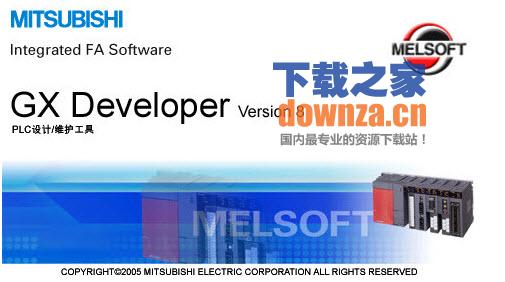

1、打開編程軟件

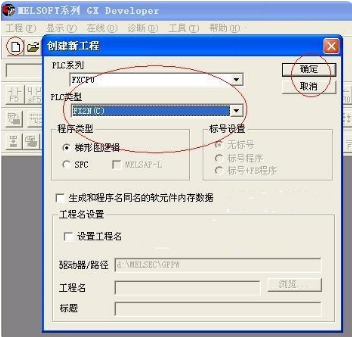

2、在啟動編程軟件GX Developer后，進入到軟件主界面，用戶可以點擊文件選擇創建一個“新工程”?？梢栽O(shè)置新工程的類型等，設置完成后點擊確定。

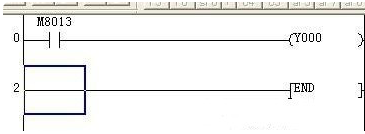

3、創建新工程后，我們?cè)倬帉懸粋€(gè)簡單的梯形圖。

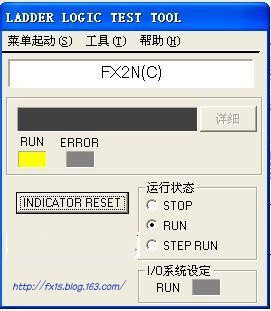

4、用戶在軟件界面點擊工具，彈出菜單欄。里面有程序檢查、數據合并、參數檢查等一些列選項，用戶選擇梯形圖邏輯測試啟動選項來啟動仿真。

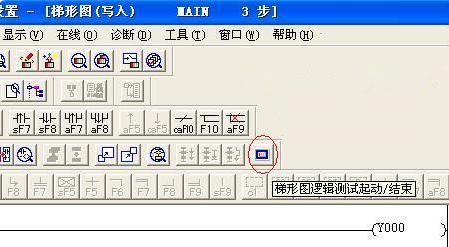

5、用戶還可以通過“快捷圖標”來啟動仿真。找到圖中的選項點擊即可。

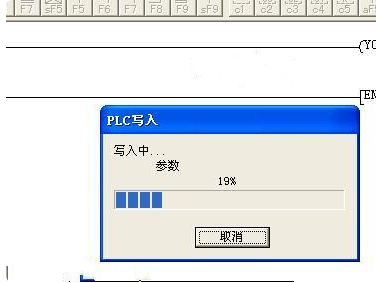

6、啟動仿真后，程序開始在電腦上模擬PLC寫入過程。
