TrueTable(真實表格)是一款實用的CAD轉換插件，可以在CAD、Excel和WPS之間雙向轉換表格。它能將AutoCAD中的任意表格直接輸出到Excel，或轉換成TXT文本格式。操作人性化，能根據材料表自動計算鋼結構和用鋼量。最大優勢在于支持完整拷貝塊參照、帶屬性塊參照及屬性定義。內置統計與批處理功能，提供三種統計排序方式并生成統計表，支持批量讀取多個文本或Excel文件。需要的朋友快來下載試試吧!

TrueTable使用教程

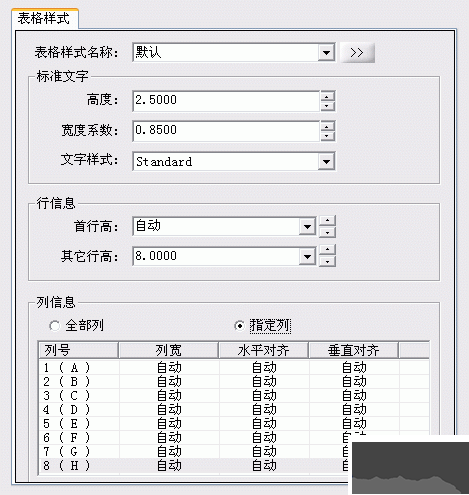

1、可精確指定表格尺寸
通過表格樣式可以精確指定表格的高度、寬度、各列對齊方式、文字大小等參數。

2、表格倒置
有的表格的表頭(標題行)在上面，即表格從上下往下排列，有的表格的表頭在下面， 即表格從下往上排列，選擇"表格倒置"后,可以輕松地將表格順序換過來。
輸入、輸出和更新3個模塊均支持表格倒置。

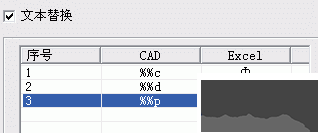

3、文本替換
CAD有些特殊的字符表示方法,如"%%c"顯示為"φ"，但輸出到Excel后，仍顯示為"%%c"，使用文本替換，就可以在Excel中正確顯示這些符號。

4、自動打斷整行文本
在空格處斷開字符串，有些CAD表格一行就是一個長字符串，中間以空格隔開，
如"abc 123 def"，使用自動打斷文本，可以將字符串拆分為3段:
"abc","123","def"
SFCAD軟件生成的表格就是這種情況。

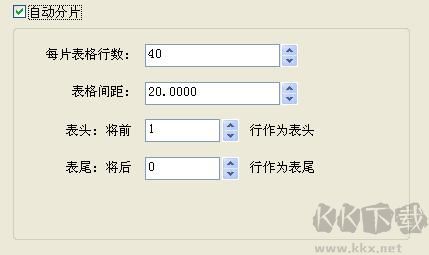

5、表格自動分片
在輸入表格時，如果表格過長，這個功能非常有用，并能設置表頭和表尾。
即每片表格都有相同的表頭或表尾。

TrueTable核心特點

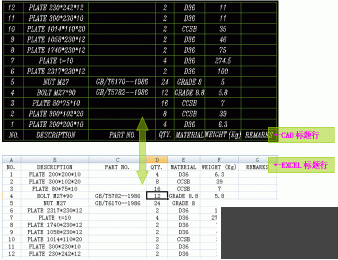

1、可將CAD內的表格或文本內容導出至Excel文件。

2、支持將CAD中的表格或文字信息輸出為文本文件(TXT)或CSV格式。

3、能夠直接提取CAD中任意形式的表格，包括結構復雜的復合圖元。

4、支持將Excel中的表格數據導入至CAD繪圖環境中。

5、允許將文本格式(TXT)或CSV文件的內容導入并生成CAD表格。

6、具備同時導出多個CAD表格至同一Excel文件的功能。

7、可精確設定CAD表格的各項尺寸參數，如文字高度、字寬比例、行高與列寬。

8、支持自定義表格外框線、網格線及文本顏色，滿足個性化排版需求。

9、可通過Excel表格或整個工作簿更新CAD中對應表格內容，保持數據同步。

10、當表格長度超出頁面范圍時，系統自動分頁處理，并可設置每頁的表頭與表尾內容。

11、支持文本橫向與縱向排列，提供共九種對齊方式以適應不同布局要求。

12、具備自動換行、上下標、文字旋轉、豎排文本及多行文本處理能力。

13、內置文本替換功能，可將CAD中的特殊代碼在導出時正確轉換，例如將"%%c"自動替換為"Φ"。

14、兼容Excel中的隱藏行與隱藏列，導出時保留原有顯示狀態。

15、支持表格順序翻轉，在輸入或輸出時實現倒序排列。

16、提供五種表格插入模式：以表格四個角點定位或指定窗口范圍插入。

17、可對CAD圖紙中的文本對象進行數量統計。

18、支持批量生成MST、SFCAD、TWCAD格式的材料清單。

19、具備材料表自動計算功能，可用于鋼結構工程中的用鋼量匯總統計。

TrueTable支持軟件

一、兼容Excel與WPS表格：

1、適配Excel97/2000/XP/2003/2007/2010/2013各版本。

2、支持WPS表格2005/2007/2009/2010/2013版本。

二、兼容AutoCAD及國產CAD平臺：

1、支持AutoCAD 14/2000/2002/2004/2005/2006/2007/2008/2009/2010/2011/2012/2013/2014/2015

(涵蓋：Autodesk Civil3D、AutoCAD Mechanical、AutoCAD Electrical、Autodesk Map 3D)。

2、支持中望CAD(ZWCAD)2006/2007/2008/2009/2010/2012/2014版本。

3、支持浩辰ICAD 2006/2007/2008/2009/2010/2012/2014版本。

TrueTable內附工具

1、批量導出表格：一次性輸出CAD圖紙中多個獨立表格。

2、文本統計功能：統計圖紙中文本對象數量，并支持按內容排序。

3、文本導出工具：將CAD中的文本信息保存為外部文件。

4、MST材料表輸出：支持批量生成MST格式材料清單。

5、SFCAD材料表輸出：可批量導出，并自動補充缺失數據。

6、TWCAD材料表輸出：支持批量處理，具備數據自動補全能力。

7、螺栓球統計功能：對網架結構中的螺栓球進行分類統計，并按規格大小排序。

TrueTable核心功能

1、實現AutoCAD與Excel之間的數據動態交互，支持與Excel建立鏈接關系，實時同步更新，同時也支持靜態導出與導入Excel文件。

2、可將AutoCAD中的數據按表格形式輸出為文本文件，也可將Word文檔或純文本內容導入CAD并轉換為表格形式。

3、對Excel表格進行靈活格式設置，超長表格自動分段，支持自定義表頭，提供九種對齊方式，并可調整單元格高度、列寬、行數及表格間距等參數。

4、專為鋼結構設計的材料表生成工具，可自動計算常用型材用量，支持用戶擴展計算公式;內置常用材料數據庫，支持自由添加與修改。

5、具備數據統計功能，統計結果支持三種排序方式，并可自動生成規范化的統計表格。

6、支持批處理操作，可一次性讀取多個文本文件或Excel文件，提升數據處理效率。
