StarUML是一款免費開源的UML建模程序，可以制作用例、類、序列等多種標準圖形，擁有極強擴展能力，兼容XMI與JPG等各類文件形式，內置二十三種GoF設計模式及三種EJB模式，完成的作品能存儲為BMP、EMF等通用圖片格式，歡迎感興趣的朋友下載獲取使用。

StarUML功能

1、UML 2

StarUML嚴格遵循UML 2.x規范，提供11類圖形繪制能力，包括類圖、對象圖、用例圖、組件圖、部署圖、復合結構圖、序列圖、通信圖、狀態圖、活動圖與配置文件圖。

2、實體關系圖繪制

該工具支持實體關系圖(ERD)的構建。此類圖形為數據庫建模常用方式，采用鴉腳符號體系，相比陳氏標記更簡便清晰。

3、高效圖形構建

內置快速編輯功能支持批量生成元素與關聯，例如可一次完成子類創建或接口實現等操作。

4、高清顯示效果

適配高分辨率視網膜屏幕。所有圖示、文字與圖標均呈現清晰邊緣，可導出高精度點陣圖像(PNG與JPEG格式)。

5、擴展功能管理

提供擴展管理器，能夠直接從官方資源庫或Github存儲庫中查找并安裝功能擴展模塊。

6、模型驅動架構

采用簡化的JSON格式存儲模型數據，結合自定義模板可靈活生成特定風格的代碼框架。

7、代碼生成與反向工程

兼容多種主流編程語言，包含Java、C#及C++。支持從模型生成源代碼，亦可依據現有代碼反向構建模型結構。

8、開放式編程接口

支持菜單項、交互界面、對話窗口的定制擴展，并可創建自定義建模語言，涵蓋元模型、符號體系與校驗規則。

9、異步模型校驗

內置多項UML模型校驗規則，在保存或打開模型文件時自動執行異步合規性檢查。

10、HTML文檔發布

支持生成符合主流瀏覽器查看標準的HTML格式說明文檔。

11、PDF導出與打印排版

支持選擇頁面方向(縱向/橫向)與紙張規格(B5、B4、A3、A4、信紙等)，實現整潔的打印輸出效果。

12、Markdown文本處理

可使用Markdown語法編寫元素說明文檔，同時提供語法高亮與實時預覽功能。

StarUML使用指南

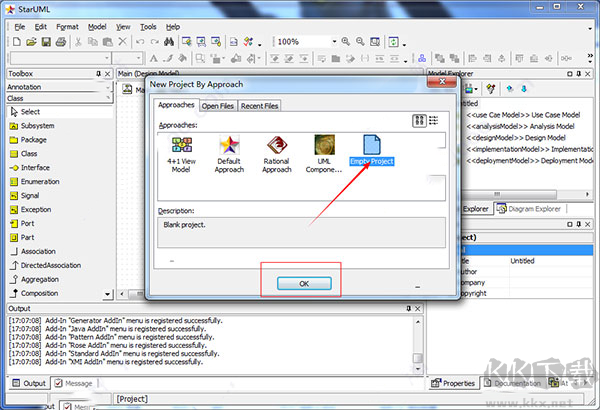

1、開啟 StarUML 程序，挑選 “Empty Project”，點擊 OK。

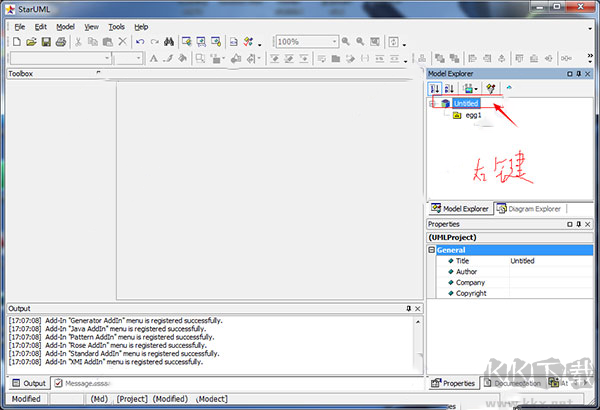

2、右鍵點擊頁面里的 “Untitled”，挑選 “Add”-“Model”，給它取名為 egg1。

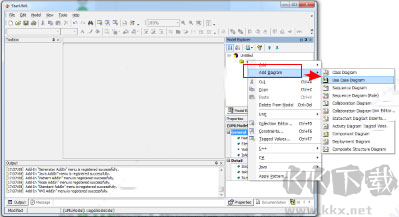

3、右鍵點擊 egg1，挑選 “Add Diagram”-“Use Case Diagram”，這樣就做出一個用例圖，給它取名為 “用例圖 1”。

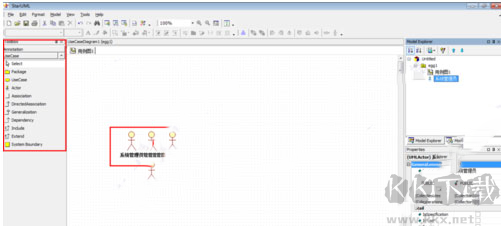

4、點擊左側工具條里的工具，直接在右側空白地方點擊就能畫出對應圖形，還能給圖形起名字。

5、右鍵點擊已畫好的圖形，設置圖形的屬性，接著重復以上步驟畫圖就行。

StarUML優勢

1、擴展管理功能

能輕松找到并安裝第三方擴展。不少擴展屬于開源類型，還在 Github 上進行托管。大家可以復制一個，自己進行修改。

2、模型驅動開發模式

建模數據用十分簡單的 JSON 格式保存，所以借助用戶自己設定的模板，能輕松生成自定義代碼。

3、快速建模能力

在快速編輯過程中支持很多縮寫形式，能一次性創建元素和關系，比如子類、支持接口等內容。

更新日志

v7.0.0版本

推出基于設備的許可模式

增加美人魚支持功能

新增 Azure 架構支持

通過 MCP 實現 AI 融合
