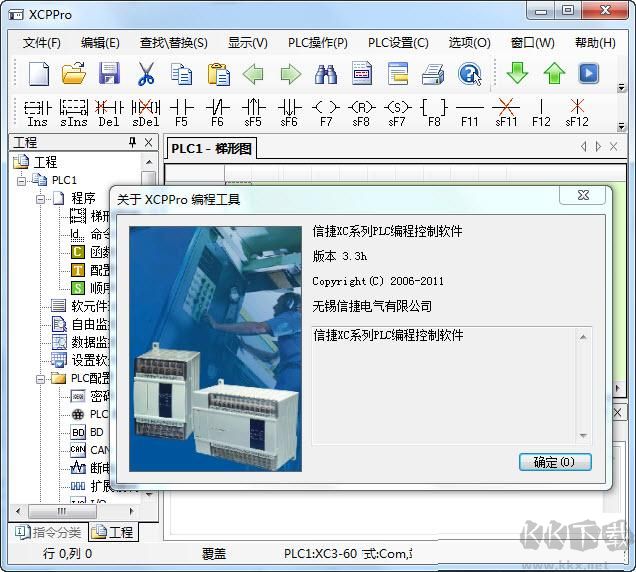

信捷XCPPro是對XC系列可以編程邏輯控制器的開發環境，能進行梯形圖編寫、硬件組態及運行數據查看，顯著提升工程效率，適應多種Windows操作系統版本，穩定性強，為工業自動化領域工程師完成項目構思與實施提供了堅實保障，是一款高效且實用的程序編寫利器。

信捷xc系列plc編程特色

一、編程語言

1、XC 系列可編程控制器支持兩種編程語言，分別是命令語和梯形圖。

2、這兩種編程語言能夠便捷地互換運用。

二、安全性

1、為避免編寫的程序被他人盜用或進行錯誤修改，通?？蓪?duì)程序開展加密操作。

2、加密后的程序在上傳過程中，會以口令的形式完成驗證。

3、這種方式能很好地維護編寫者的版權，同時還能限制程序下載，防止他人惡意修改 PLC 內部的程序。

三、保密性

1、當自己編寫的程序不想讓其他人查看，且自身不方便前往客戶現場時，可將下載文件導出。

2、把導出的下載文件通過電子郵件發送給客戶，客戶就能自行完成下載操作。

3、這樣的做法既保護了編程者的知識產權，又不會對客戶下載使用程序造成影響。

四、I/O 自由切換

1、I/O 自由切換這個功能實用性較強。

2、PLC 在使用期間，若需要更換輸入輸出端子，或者輸入輸出端子出現損壞，借助 I/O 端口自由切換功能，無需對程序進行修改。

3、只需進行簡單設置，就能實現更換輸入輸出端子的目的，讓工作過程更加便捷、迅速且高效。

五、PTO 功能

1、PTO 功能的編寫過程較為簡便，每段脈沖只需設定起始頻率、終止頻率以及脈沖個數，就能確定脈沖段的具體參數。

2、不同頻率的曲線段數量最多可達 255 段，這些曲線段能夠擬合成多種曲線，構造能力十分突出。

3、PTO 指令可通過配置表快速完成編程工作，讓脈沖相關應用變得更加便捷、簡單，且更符合實際使用需求。

六、本體運動控制

1、最多可同時支持 5 路脈沖輸出和 5 路 AB 相計數。

2、最大可同時支持 10 軸脈沖輸出。

3、可進行 X-Y、X-Z、X-U、Y-Z、Y-U、Z-U 等類型的 2 軸聯動轉換，并開展直線插補和圓弧插補操作。

4、具備隨動和滾切功能。

信捷xc系列plc編程功能

1、注釋功能：當編寫的程序過于復雜、篇幅較長時，常常需要對程序或者所使用的軟元件添加注釋。

2、注釋功能：添加注釋是為了方便日后對程序進行修改，合適的注釋能夠加快人們對程序的理解速度。

3、偏移量功能：在線圈、數據寄存器之后加上偏移量后綴(如 X3 [D100] 、 M10 [D100] 、 D0 [D100] )，能夠?qū)崿F(xiàn)間接尋址。

4、偏移量功能：例如當 D100=9 時，X3 [D100] 代表 X14，M10 [D100] 代表 M19，D0 [D100] 代表 D9。

5、充實的基本功能：XC 系列可編程控制器為使用者提供了豐富的基本指令，這些指令能夠滿足基本的順序控制、數據的傳送和比較、四則運算、邏輯控制、數據的循環和移位等操作需求。

6、充實的基本功能：XC 系列可編程控制器還擁有中斷、高速計數器專用比較指令、高速脈沖輸出指令、頻率的測量、精確定時、PID 控制以及定位控制等指令。

7、C 語言編輯功能塊：XC 系列可編程控制器能夠?qū)崿F(xiàn)利用 C 語言編寫功能塊的效果，編輯完成的功能塊可以在程序中隨意調用。

8、C 語言編輯功能塊：這種功能塊不僅保密性良好、適用性強，同時還能減少編程過程中的工作量。

9、上電運行停止功能：在 XC 系列可編程控制器中，上電運行停止是一項較為重要的功能。

10、上電運行停止功能：當 PLC 在運行過程中出現較為嚴重的錯誤，可能引發機器故障或損壞時，運用上電運行停止功能，能夠立刻停止所有輸出。

11、上電運行停止功能：另外，若通信參數設置錯誤，也可采用這種方法連接 PLC，之后再修改通信參數。

12、通訊功能：XC 系列可編程控制器能夠支持多種通訊方式，像基本的 Modbus 通訊、CANBUS 通訊、自由格式通訊等。

13、通訊功能：而且，通過特定的網絡模塊，還能接入以太網絡、GPRS 網絡，從而適應更廣泛的應用場景。

常見問題

一、條件成立了，為什么對應的線圈卻沒有置位?

1、可能在多個地方使用了同一個線圈，形成二重線圈輸出的情況，在二重線圈輸出時，位于后側的線圈會優先動作。

2、此時，針對該線圈的復位條件也處于成立狀態，這就導致線圈無法置位。

3、使用者可通過監控功能找到該線圈的復位點，進而對程序進行修改。

二、為什么高速計數已接入，而 PLC 高速計數器卻沒有數據?

1、請確認當前所使用的 PLC 是否配備高速計數光耦。

2、一般情況下，PLC 標簽上會標明是否帶有高速計數光耦，另外在購買之前，也請向商家說明需要帶有高速計數光耦的要求。

3、當使用者的軟件版本為 3.0，而硬件版本為 2.5 時，可能會出現無法識別高速計數的情況。

4、此時，使用者可以更換為 2.5 版本的軟件，或者將硬件升級到 3.0 版本。

三、自由格式通訊為什么無法通訊起來?

1、首先要檢查通訊參數的設置是否正確。

2、如果使用串口 2 進行通訊，就需要將通訊模式 FD8220 修改為 HFF，同時將 FD8221 通訊格式設置為對應的參數。

四、為什么 PLC 與外圍設備無法通訊上?

1、通訊失敗的原因通?？蓺w結為以下幾個問題，首先是通訊參數方面的問題。

2、PLC 通訊口與外圍設備的通訊參數設置可能存在不一致的情況。

3、XC 系列 PLC 的出廠設置為波特率 19200，偶校驗(EVEN)，數據位 8 位，停止位 1 位，PLC 站號 1。

4、FC 系列 PLC 的出廠設置為波特率 9600，奇校驗(ODD)，數據位 8 位，停止位 1 位，PLC 站號 1。

5、其次是通訊線方面的問題，通訊線連接可能不正確，或者存在接觸不良的情況，使用者可更換通訊線再次嘗試。

6、最后是通訊串口方面的問題，需要對通訊串口進行檢查，可通過下載 PLC 程序的方式來檢查。

7、如果程序下載成功，那就可以排除通訊串口存在問題的可能性。

更新日志

v3.3k版本

1、在查找框彈出時，焦點框變得更加醒目。

2、新增 XC2-42 機型。

3、PC 串口波特率設置中增加 115200 這一選項。

4、梯形圖指令編輯出現錯誤時，不會失去焦點，方便繼續進行編輯操作。

5、在 PTO 脈沖設置中添加總脈沖數的設置項。

6、在自由監控功能中增加一個刪除全部的按鈕。

7、新增擴展模塊 XC-8AD-B 的配置，同時增加 BD XC-4DA-B、BD_4AD_P_XC、BD_2AD2DA_P 模塊。
